レ イ ア ウ ト



 左の写真は、私が現在所有しているZゲージ用レイアウトです。 ドイツ NOCH社製のブリーフケース・レイアウト(Rail Bag)で、型番は No.88280 "Tessin" というものです。
 大きさは、78(W) x 54(D) x 15.5(H)cm です。 重さは約5kgあります。



 写真でこのブリーフケース・レイアウトを持っている人物(です、Hi)の身長が172cmなので大きさを想像していただけると思います。

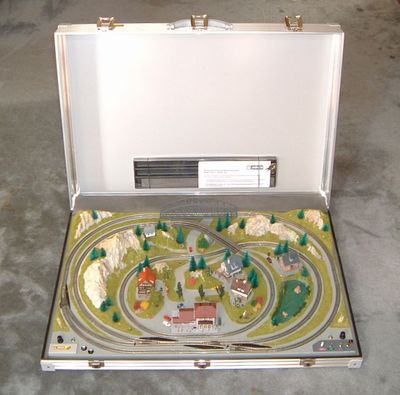

 左下の写真はブリーフケースの"上蓋"を開けた状態です。

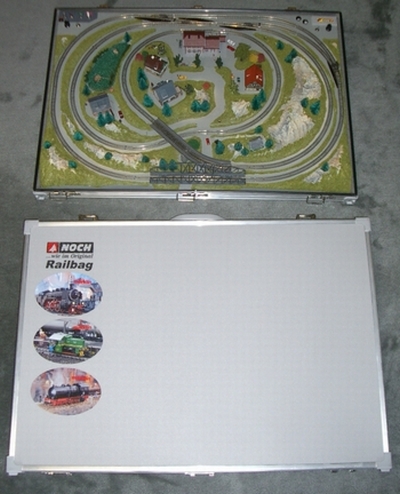

 オリジナルでは"上蓋"の取り外しはできない構造になっていますが、「蝶番」を交換して上蓋の部分を着脱可能 な構造にしました(右下の写真)。

 電源は、外部に直流用と交流用の2つの電源アダプタを用意してそこから供給します。

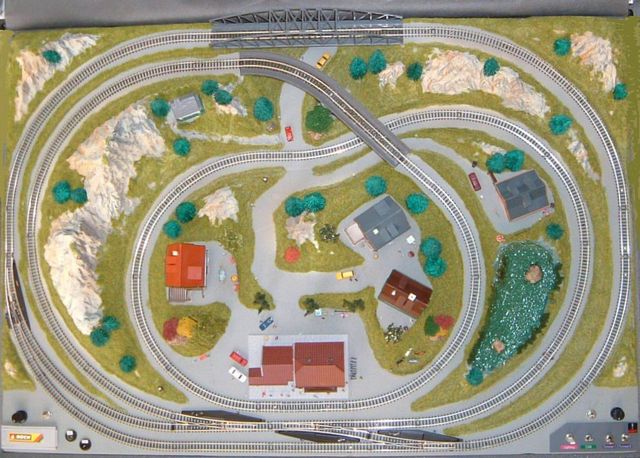

 線路の構成は上の写真から判るように「複線エンドレス」になっています。
 キャブコントロールスイッチがあり、デュアル・キャブ(Dual cab)で一度に二編成の列車をそれぞれ内周・外周 に走らせることもでき、また、シングル・キャブ(Single cab)に切り替えて一編成の列車を内周、外周を自由に 行き来するような運転も可能です。

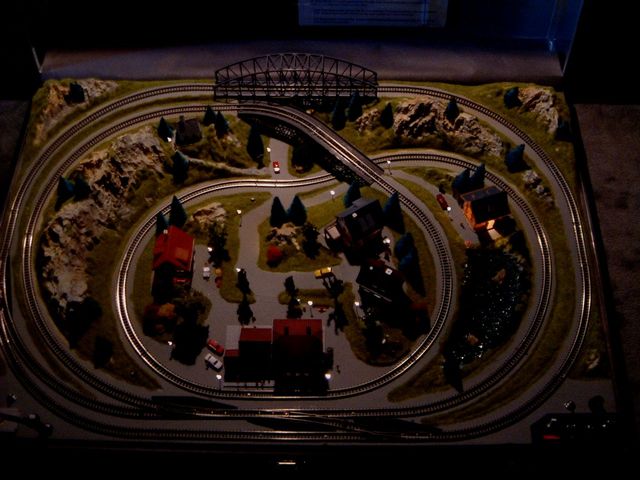

 夜間の運転では、ストラクチャと街路灯の照明を点灯させると幻想的な風景が浮かび上がります。 (下の写真)




ブリーフケース・レイアウトのカスタマイズについて


このレイアウトは、NOCHのオリジナルに以下のカスタマイズを行ったものです

   ・ポイント(4ヶ所)の電動化

   ・ポイント切り替えスイッチは瞬時通電型を採用

   ・ストラクチャへの照明用電球の組み込み

   ・光ファイバーによる街路灯(13ヶ所)の設置

   ・照明 ON/OFF スイッチの設置

   ・池への樹脂の流し込みによるクオリティアップ

   ・シングル/デュアルキャブ運転への対応

   ・速度調整に電子ボリュームを採用

   ・フィギュアなどのディティールの追加

   ・オリジナル制御パネルの設置

   ・蝶番の交換により上蓋を着脱可能に

今回のカスタマイズは、クラフトさんに お願いしました .
